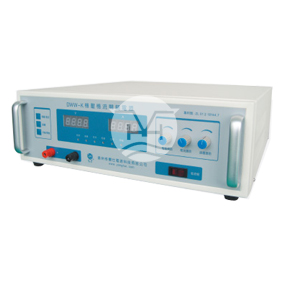

断路器脱扣试验电源

    产品说明

    一)主要性能特点:

    DWW-YJ518断路器脱扣试验电源专门为断路器生产厂家的断路器性能试验设计的,符合GB标准中断路器温升和特性测试对电源的要求。电源可以通过232/485接口与计算机连接,智能化操作,并具有良好的操作界面,可以对电源的参数进行设定,及时保存用户的测试数据。

    规格范围:输出电压0~1000V、输出电流0~500A、输出功率0~10KW之内任选。

    1.高精度显示:电压、电流、频率、有功功率、功率因数

    2.电流上升时间快,电流过冲小,控制输出精度高,计时误差小等

    3.过载时电流持续1.2倍,电压持续1.2倍

    4.通过RS232或485接口与PC机直接连接,通过专用软件控制输出电压电流值,并可在电脑上实时监视电源的工作状态,以准确掌握负载特性。

    5.具有过压、过流、过载、超温等多重保护及报警功能

    6.具有记录断路器脱开时间的功能

    技术指标:

    型号:DWW-XS

    输出电压0~1000V、输出电流0~500A、输出功率0~10KW之内任选

    工作方式

    稳压稳流状态自动切换

    输入

    AC220V±10%50Hz±10%

    输出

    输出电压:0~额定值输出电流:0~额定值(0是近似0,下同)

    恒压值连续可调范围:0~额定值

    恒流值连续可调范围:0~额定值

    稳压精度

    源效应≤0.02%额定值(输入电源电压变化±10%时引起的输出电压的变化率)

    负载效应≤0.1%(电源输出电流从零至额定值变化时引起的输出电压变化率)

    输出纹波

    输出纹波:≤0.01%+10mV(有效值);额定输出时测量,测量方法见相关标准

    时飘

    ≤0.3%额定值(电源连续工作时间大于8个小时引起的输出电压的变化率)

    温飘

    ≤0.04%额定值/℃(电源使用环境温度范围内由环境温度变化引起的输出电压变化率)

    电压/电流设定

    十圈电位器

    显示功能

    显示方式

    电压表为3位半或4位半LED数码管显示;

    电流表为3位半或4位半LED数码管显示。

    显示分辨率

    电压表0.1V,电流表0.1A(不同规格电源显示精度可能不一样)

    显示误差

    电压表≤1%±1个字、电流表≤1%±1个字(10%-100%量程内)

    保护方式

    输出短路、过压、过载保护

    智能化计算机控制功能

    外控:由机器外部输入的模拟信号控制电压电流的输出,如外部输入的标准5V、10V、4-20mA信号。(选配)

    程控:通过RS232或485接口与PC机直接连接,通过专用软件控制输出电压电流值,并可在电脑上实时监视电源的工作状态,以准确掌握负载特性。(选配)

    过载能力

    过载时电流持续1.2倍,电压持续1.2倍

    脉冲功能

    配时间控制器构成直流脉冲电源(选配)

    负责特性

    断路器

    工作方式

    长期满负荷连续工作

    绝缘电阻

    ≥20MΩ

    耐压强度

    1500V60S

    温度系数

    ≤ 4×10-5 ℃

    环境温度

    使用地点:室内;环境温度:-5℃~40℃;空气湿度:≤90%;污染等级:3级;

    快速瞬变脉冲群试验:3级;浪涌抗扰度试验:3级;静电:3级;

    电磁场骚扰抗扰度:10V/m,从26MHz到1GHz;

    注:1:可根据客户要求规格特别订制;

    2:本公司产品规格不断研发改进,规格若有变更,恕不另行通知。
